Двигатель - легенда. Мой последний пост.

Здарова всем!

Сегодня будет огромный авторский пост об одном из величайших поколений двигателей за всю историю автомобилестроения - серии JZ с турбиной (GTE). Я уже выкладывал статью с tourerV.ru по доводке этих двигателей до 500 сил в городском режиме. Тогда мне казалось что тема себя исчерпала. Прошло время, я узнал много нового. Данная статья будет посвящена особенностям стокового двигателя, а так же я расскажу про упущенный в той статье 1.5JZ. Как всегда в моем посте не будет отчетов о замение резины, сисек, фотосетов, и прочей шелухи, только автомобильная тематика)
Вообщем, любители постов помясистее, запасайтесь попкорном, устраивайтесь поудобнее))))

В предыдущей статье описывался процесс доведения мощности двигателей 1JZ GTE и 2JZ GTE до 500л.с.
Перечитав несколько раз статью я понял, что для того чтобы вообще заниматься тюнингом нужно знать основы, для чего вообще все затевать и сколко все это стоит. По-хорошему эта статья должна идти первой, чтобы вы поняли что нужно усовершенствовать, так что если вы не читали первую статью, то советую ознаокмиться с этой, затем переходить по ссылке в описании поста.

Основы

Двигатели семейства JZ начали выпускать в 1990 году, и первым в этой линейке двигателей стал 1JZ-GTE. это был 6-ти целиндровый рядный блок, обьемом 2491см3, турбины CT12A которые выдували 280сил. Головку блока, которая справлялась бы в полной мере с такой нагрузкой, уже не впервой, Toyot'е помогали разрабатывать люди из Yamaha. В 1996 году этот двигатель претерпел рестайлинг, после которого машины оснащались системой VVt-i, получили одну турбину бОльшего размера CT15B, а так же новыую систему управления зажиганием.
Ставилось все это добро под капот таких машин как Chaser (чайник), Cresta, Mark II (в комплектациях TourerV), Toyota Soarer, Toyota Supra, Toyota Verossa, Toyota Crown.

Впоследствии появился блок 2JZ-GE (атмосферник), обьем которого равнялся 2997см3. Этот обьем был достигнут инженерами за счет увеличения хода поршней, который на версиях 1JZ был очень мал - всего 71.5мм при диаметре поршня 86мм. В итоге диаметр поршней и цилиндров оставался неизменным, что дало возможность делать гибриды 1.5JZ о которых я расскажу ниже. 2JZ легко отличить от старшего собрата по клапанной крышке: на ней нет рельефной решеточки и не выпирает система VVt-i
Все эти двигатели устанавливались исключительно продольно, поэтому применялись в основном на заднеприводных автомобилях, хотя были и полноприводные модификации.

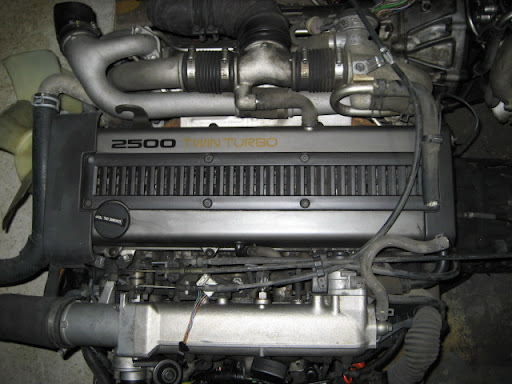

Стандартный двигатель 1JZ-GTE:

Американцы правильно раскрыли суть двигателя 2JZ

(2JZ-GTE - когда двигатель всего за 5000$ привозит 11 секунд)

Кто использует JZ

В инете давно ходит мем - "2JZ - лучше для мужчины нет".
Самое большое распространение получили двигатели 1JZ которые ставились на все маркообразные автомобили девяностых вплоть до 2005 года. Главным "носителем" стал сам Mark II TourerV, который распространен по всей россии, особенно на дальнем востоке, где это машина-легенда. У нас в краснодарском крае тоже довольно просто встретить этот автомобиль - в свое время их навезли из японии. Сегодня цены на эти авто значительно поднялись. Если 5 лет назад Mark II в 90 кузове стоил порядка 200-220 тысяч рублей, то в 2009-2010 годах можно было купить живой атмосферный марк уже за 160к. Сегодня я вижу что живые туреры стоят далеко за 300, а то и 400 тысяч рублей. К сожалению возраст берет свое, и какой бы ни была надежной машина, повседневная эксплуатация медленно но верно убивает ее. Сейчас средний пробег того же 90 марка далеко за 200 тысяч километров. Еще один важнейший минус (по крайней мере для меня, может для кого-то и плюс: в таком возрасте машина имела много хозяев уже здесь, в России и пройдя через всех, эти машины никогда не остаются в стоке. Обычно на TourerV ездят люди 2х типов: Первые, это те, кто не обладает большими суммами денег (никому не в обиду, просто это очевидно бюджетная машина), например студенты, кому не лень делать все самим - это вызывает интерес и уважение. Это как японский таз - на нем можно научиться всему, и владельцы никогда не упускают возможность доработать машину, она просто располагает... Они жаждут скорости, жаждут быть первыми, но в конце концов либо приходится усмирить свои амбиции (всегда вырастаешь из заездов по объездным, и уходишь в профессиональный спорт, который диктует свои правила) либо перейти в стан второго типа людей - людей, обладающих средствами на более дорогие автомобили, но они покупают марка как вторую, третью или четвертую машину только для корчевания. Для профессионального подхода к вопросу уже нужны большие суммы - только тогда можно добиться результатов на уровне. Сами марки получили широчайшее распространение в дрифте - наверное это самая широко представленная модель на ряду с Nissan Silvia, Toyota Supra (которая имеет тот же двигатель 2JZ).
Впрочем, вариант дешево и сердито не значит плохо. При стоимости самого бюджетного седана в самой бедной комплектации (например Solaris или Polo)) можно купить, например сотый марк, в версии TourerV с двигателем 1JZ. И не факт что новый автомобиль не сломается первым. Сейчас может начаться такой неплохой холивар в комментариях, хочу просто предупредить - все что я пишу в своей статье, я пишу исключительно In My Humble Opinion, которое может отличаться в корне от вашего. Так что разводить полемику бессмысленно)
Эти машины можно сравнить с Nissan GTR: тоже быстро и тоже дешево (относительно). Поэтому они и получили такое распространение по России. К счастью еще встречаются владельцы, которые содержат эти машины в достойном состоянии!)

Золотая середина или 1.5JZ

У каджого из моторов есть минусы, многие владельцы 1JZ и 2JZ хотят подчерпнуть друг у друга сильные стороны двигателей. Владельцам 1JZ безусловно хочется 3 литра объема вместо 2.5, но не хочется менять крышку ГБЦ, потому что есть люди которые убеждены что система VVt-i мешает, так же многие считают что верх от 1 джея сделан проще и надежнее, там жестче пружины клапанов и легче сами клапана. лично я убежден что голова от 2jz лучше. К тому же двигатели 2JZ стоят в 2-3 раза дороже старших собратьев и не все могут себе позволить купить целый двигатель. Классический рецепт 1.5 JZ это 3х литровый низ (блок цилиндров, поршневая, поддон и т.д) со всеми прелестями 2JZ нкарывается головкой блока 1JZ. Как я уже писал выше, диаметр камер сгорания одинаков, однако у первого джея имеется небольшой ряд отличий в масляной магистрали, а тка же тосольных каналах, однако это сущие мелочи которые исправляются очень легко. В итоге получается довольно бюджетно, можно даже сказать это некий строкер-кит для 1 джея, этот двигатель включает в себя огромный бонус от 2шки в виде 3х литров рабочего обьема, дешев и сердит))))
Однозначным плюсом такого решения так же является отсутствие заморочек с электрикой (системой управления двигателем). С тем чтобы "перевязать" косу на другой двигатель справятся не все мастера.
Так же существует еще один бюджетный вариант - это брать за основу блок цилиндров от двигателя 2JZ GE (не турбированная версия 3л) При этом прийдется гораздо больше заморачиваться - сверлить маслоканалы, устанавливать масляные форсунки для поршневой и организовывать подвод масла к турбинам. Все это довольно сложно, и не факт что в городе найдутся мастера, которые за это возьмутся Остальные действия ничем не отличаются от описанных выше, естественно за исключением приобретения всем турбо-комплектующих. Стоит такое решение примерно в 1.5 раза дешевле готового двигателя.
Для тех, кто действительно заинтересовался на том же tourerV.ru присутствует подробное описание процесса.
Такие "мутации" обойдутся примерно в 150т.р в зависимости от разных факторов.
Заветный блок 2JZ: смотря на современные двигатели я назвал бы его массивным ))

Все про свап

На мой взгляд, двигатели Toyot'ы серии JZ сейчас наиболее распространены как сырье под свап. Причин этому несколько: во-первых, это рядный шестицилиндровый двигатель, который уравновешен, имеет средний обьем, очень надежен и является одной из лучших платформ для тюнинга на сегодняшний день.

Больше всего сейчас автомобилей с двигателем 1JZ-GTE. Очень хорошая платформа которая уже самодостаточна. В чем его плюсы? Он достаточно дешев на вторичном рынке, его несложно найти и купить, предложений по россии очень много, особенно на дальнем востоке. Запчасти и люди, которые разбираются в этих двигателях так же присутствуют. Стоковая мощность этого двигателя 280 сил но такая цифра введена из-за японских законов - инженерами была заложена стандартная мощность 320-330 сил, которую на практике может получить почти любой марковод (вледелец машины семейства маркообразных, для танководов (тех кто в танке (кто не понимает о чем речь))). Ну, поскольку пока речь идет исключительно о стоковом двигателе - перечислю его недосатки, без которых вообще ничто не обходится. При постоянной езде в режиме "тапка в пол" может перегреться последний, 6 целиндр, так же под пиковые нагрузки слабо приспособлена система охлаждения как двигателя в целом (перегревается масло, узкие тосольные каналы) так и охлаждение воздуха для турбин (слабый интеркулер). Но справедливости ради стоит отметить что все эти прелести можно испытать скорее на треке, чем в городе, потому, что в городе просто невозможно ездить такое долгое время в таких жестких режимах.
Если нужна большая надежность и планируется суровый тюнинг, определенно надо ставить 2JZ: у него больше объем, улучшена система охлаждения. Так же стоит сказать что убить этот двигатель обычными нагрузками тапка в пол просто невозможно т.к. в ключевые системы и детали заложен такой запас прочности, который тянет на рекорд. Поршневая (родная на 100%) выдерживает 1000л.с. и 2.5 буста, масляный насос способен выдержать уже 1500л.с. а тосольный насос 1000л.с. Никто еще не упирался в предел возможностей самого блока 1JZ, а уж тем более 1.5JZ и 2JZ, т.е. сколько мощности могли обеспечить другие комплектующие столько он и выдерживал, будь то сумасшедшие тысяча или полторы лошадиных сил Это должно давать представления сколько двигатель может ездить в стоке на высоких режимах. Так же достать какие-либо нестандартные запчасти на 2JZ намного легче чем на 1JZ, в основном их заказывают из США.
Впрочем, если вы хотите ездить на стоковом двигателе и не планируете поднимать планку доработок выше 500-600л.с. сил то разницы почти не заметите. Все таки 2JZ это агрегат для очень серьезного тюнинга, который малодоступен и затратен как в плане труда так и финансово.
Уточнять какие либо моменты по свапу в отдельные модели машин наверное не буду, т.к. это займет тучу времени поэтому просто перечислю куда его вообще ставили.

На что способны кулибины или мама, я купил JZ

Начнем, пожалуй, с машины той же марки - Toyota Altezza:

На машинах, с такими двигателями ездят пилоты команды Team TS, выступающие на RDS, в котором это наверное, самый популярный двигатель.




Эти двигатели любят начинать ставить в RX8, правда заканчивается все это правильым результатом очень редко. Почему - описано в моей статье про роторные двигатели. Одним из таких умельцев стал небезизвестный харвестр, который сумел сделать невозможное))) Владелец рад)
(фото НЕ этого проекта):

Не отстают и владельцы RX7:

Были даже полноприводные версии rx8 на данном движке, но это уже какой то космос.

Немецкие машины так же смогли подружить с японским сердцем - это 2 очень стильных BMW, ничем не отличающиеся от обычных внешне, однако в них кипит японская кровь) Это пятерка E39 и тройка e36:


Немногие знают что под капотом еще одного участника RDS - тоже двигатель 2JZ.


Заядлые конкуренты Toyot'ы - владельцы Nissan'ов тоже нередко прибегают к установке JZтов) пример тому этот Nissan 180SX

а так же данный Nissan Silvia


Я думаю многие слышали что Volvo - машина для пенсионеров, однако попадаются машины-пенсионеры для молодых духом))) Не удивляйтесь если такой олдскульный кар обгонит вас на 250км\ч)))



Это лишь малая часть, теперь можно перейти к отечественному производителю. Главное условие - наличие места, которого под капотом старичка ГАЗ 21 предостаточно. Чем и воспользовался владелец, тперь этот "старичок" даст прикурить многим. Обратите внимание на пайпинг (трубопровод от интеркулера, находится сверху):

Владельцы моделей помладше тоже присматриваются к 2JZ. Некоторые присматриваются а нектороые делают. На этой 31й волге не только двигатель но и приборная панель от марка, это довольно мило)))



Брат-близнец, точнее сестра, известная в рунете как Багира, это очень стильная, на мой взгляд, машина. Очень советую почитать про нее побольше.


На этом пожалуй закончу....
